- 首頁
- 產(chǎn)品應(yīng)用
- 陶瓷造孔劑
陶瓷造孔劑
2019-11-08
PMMA微球分散性佳，且在240℃~400℃可明顯分解，有效降低能源消耗；500℃內(nèi)可完全熱分解排除，不會(huì)造成孔洞內(nèi)的物質(zhì)殘留。
- 特性
- 聚甲基丙烯酸甲酯微球（PMMA）外觀為分散性優(yōu)異的白色粉末，微觀呈完美的圓球狀。在1～20微米範(fàn)圍內(nèi)，根據(jù)要求有不同粒徑、不同均勻度的產(chǎn)品供選擇。
- 熱分析
- 本公司粒子的熱分析測(cè)試是利用德國Netzsch公司製造的STA429型熱分析儀用差熱-熱重聯(lián)用方法分析研究PMMA微球的熱穩(wěn)定性。升溫速率為10 ℃/min（於空氣中）。根據(jù)聚甲基丙烯酸甲脂（PMMA）的差熱分析曲線可以明顯看出，PMMA微球在240℃之前失重很少（<2%），在100℃左右時(shí)有微小的吸熱峰，可以認(rèn)為是水的揮發(fā)吸熱造成的；微球在240℃到400℃之間失重明顯並且在300℃左右有明顯的吸熱峰，所以可以認(rèn)為PMMA微球在240℃到400℃之間分解基本完成；微球在450℃左右產(chǎn)生明顯的放熱峰，是由於PMMA微球分解產(chǎn)生的氣體燃燒所釋放的熱量所致，至此PMMA微球已經(jīng)完全耗盡，隨著溫度進(jìn)一步升高也沒有失重、吸熱或放熱現(xiàn)像出現(xiàn)。
- PMMA微球在240℃到400℃之間分解，並在500℃之前完全排除。

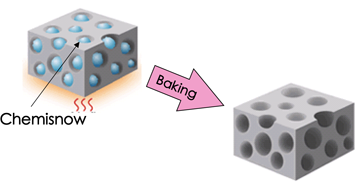

- PMMA微球在微觀上呈現(xiàn)規(guī)則的圓球形，適合多孔材料中氣相空間的形成。
